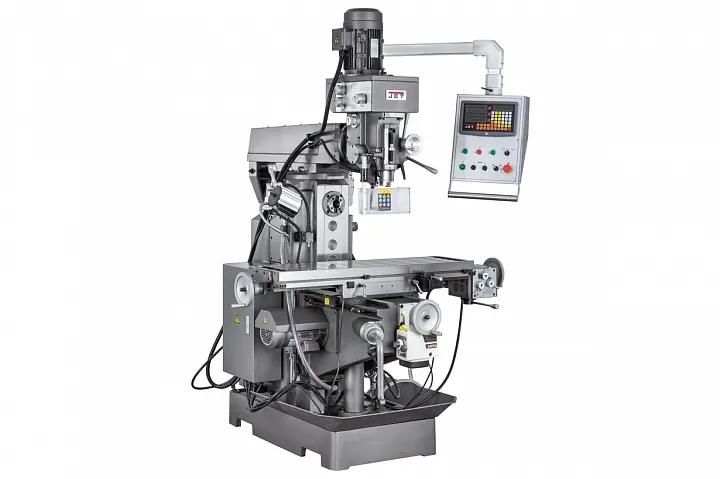

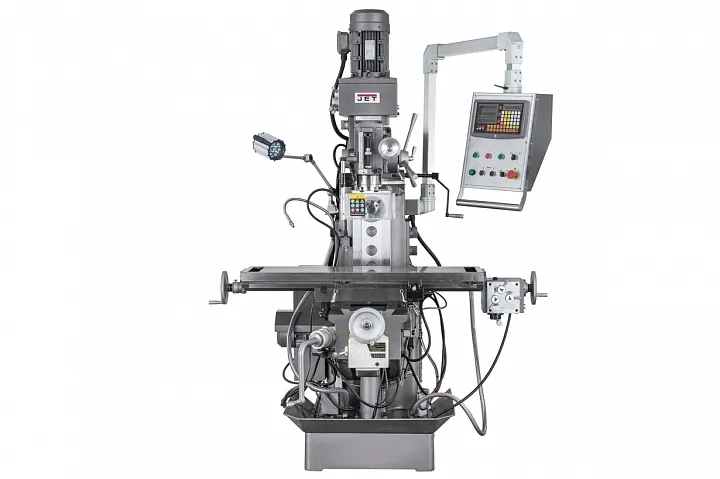

JET JMD-1144GHV SPF DRO Широкоуниверсальный фрезерный станок
Новинка
Описание
Характеристики
Напряжение, В | 400 |
Максимальный диаметр сверления сталь, мм | 30 |
Максимальный диаметр концевой фрезы, мм | 20 |
Максимальный диаметр торцевой фрезы, мм | 63 |
Вертикальный шпиндель | |
Количество скоростей вертикального шпинделя, шт | 8 |
Частота вращения вертикального шпинделя, об/мин | 90-2000 |

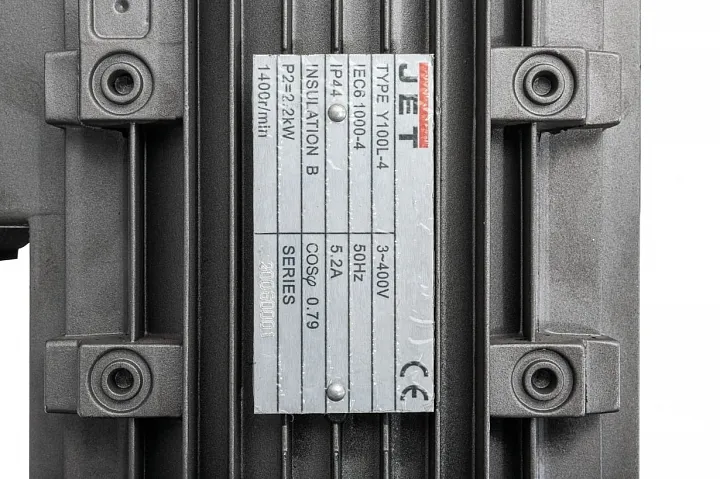

Мощность двигателя вертикального шпинделя, кВт | 2,2 |
Конус вертикального шпинделя | ISO 40 (DIN 2080) |
Диапазон наклона фрезерной головки, град | ±90⁰ |
Поворот консоли фрезерной головки в горизонтальной плоскости, град | ±360⁰ |
Ход пиноли шпинделя, мм | 120 |
Расстояние от вертикального шпинделя до колонны, мм | 230-650 |
Расстояние от вертикального шпинделя до стола, мм | 35-415 |
Автоматическая подача пиноли, мм/об | 0,08-0,25 |
Количество скоростей автоподачи пиноли шпинделя | 3 |
Горизонтальный шпиндель | |
Количество скоростей горизонтального шпинделя, шт | 12 |
Частота вращения горизонтального шпинделя, об/мин | 40-1300 |
Мощность двигателя горизонтального шпинделя, кВт | 2,2 |
Конус горизонтального шпинделя | ISO 40 (DIN2080) |
Расстояние от горизонтального шпинделя до стола, мм | 15-320 |
Фрезерный стол | |
Размер стола по оси X и Y, мм | 1120х280 |
Ход стола по оси X и Y, мм | 600х270 |
Количество подач по оси X, шт. | 8 |
Автоматическая подача по оси Х, мм/мин | 16-380 |
Ширина Т-образного паза стола, мм | (5) 14 |
Максимальная нагрузка на стол, кг | 150 |
Длина, мм | 1600 |
Ширина, мм | 1500 |
Высота, мм | 2200 |
Масса, кг | 1350 |
Длина в упаковке, см | 160 |
Ширина в упаковке, см | 145 |
Высота в упаковке, см | 225 |
Масса в упаковке, кг | 1450 |
Станок может с одинаковой эффективностью применяться промышленными предприятиями самого различного уровня, профильными и многопрофильными мастерскими, конструкторскими учреждениями, исследовательскими институтами и т.д.

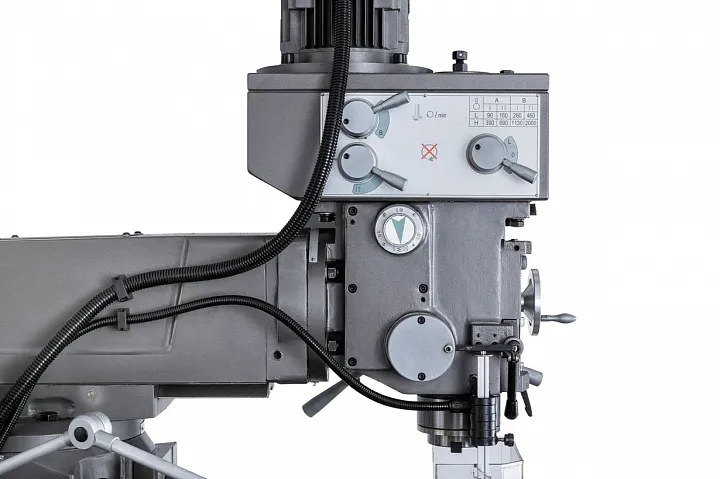

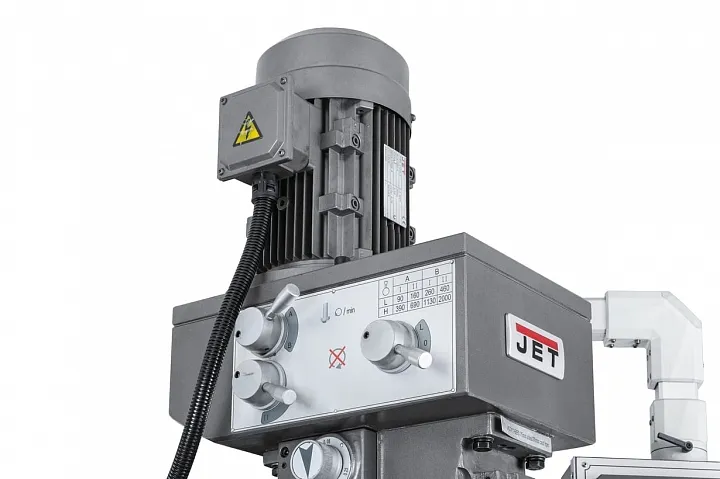

На станке JET JMD-1144GHV SPF DRO можно производить сверление отверстий до диаметра 30 мм и фрезеровать концевыми фрезами до диаметра 20 мм. На станке установлены вертикальный и горизонтальный шпиндели мощностью 2,2кВт. Скорость вращения вертикального шпинделя в диапазоне 90 – 2000 об/мин и горизонтального - 40- 1300 об/мин. Расстояния между вертикальным шпинделем и столом от 35 до 415 мм, между вертикальным шпинделем и колонной от 230 до 650 мм; горизонтальный шпиндель-стол – от 15 до 320мм. Выбор скоростей вертикального шпинделя осуществляется с помощью 8-ми ступенчатой коробки скоростей и имеет предустановленные скорости: 90, 160, 260, 390, 460, 690, 1130, 2000 об/мин.

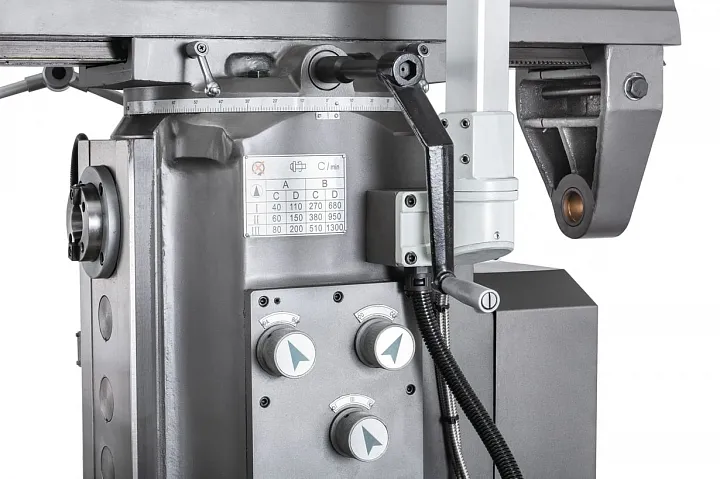

Скорость вращения горизонтального шпинделя изменяется с помощью 12-ти ступенчатой коробки скоростей со следующими значениями: 40, 60, 80, 110, 150, 200, 270, 380, 510, 680, 950, 1300 об/мин.

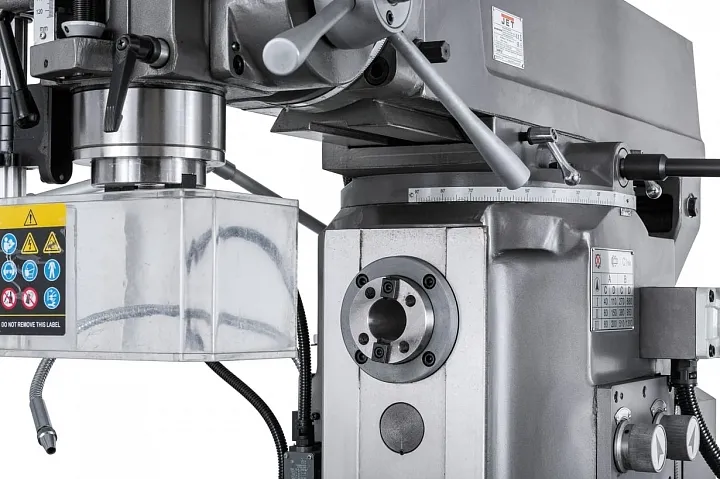

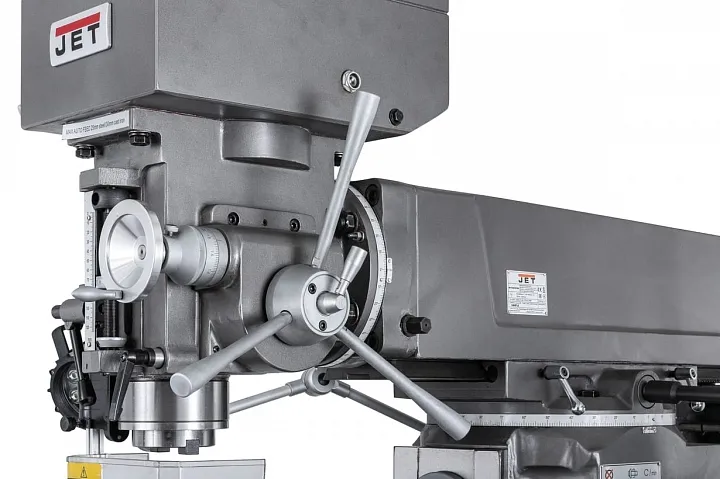

Для удобства работы фрезерная головка имеет механизм наклона влево или вправо в вертикальной плоскости на 90° и поворота консоли на 360° в горизонтальной плоскости.

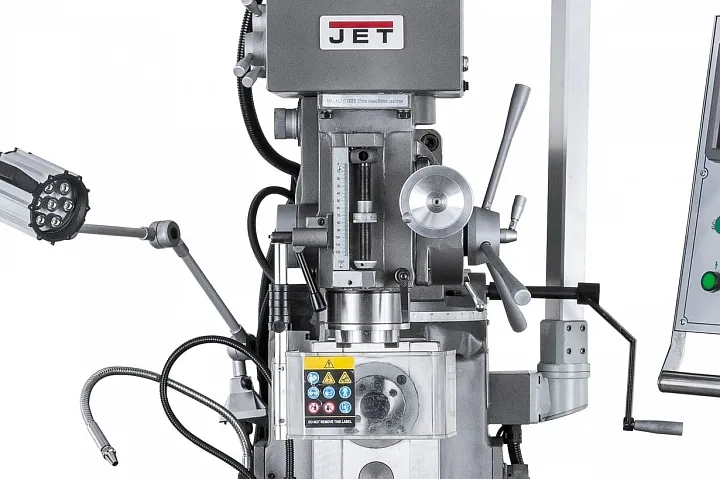

Cтанок JET JMD-1144GHV SPF DRO оснащен автоматической подачей пиноли шпинделя с 3-х скоростной коробкой подач со скоростями 0,08; 0,15 и 0,25 мм/об, а также ограничителем глубины сверления.
Горизонтальный и вертикальный шпиндели имеют функцию реверса.

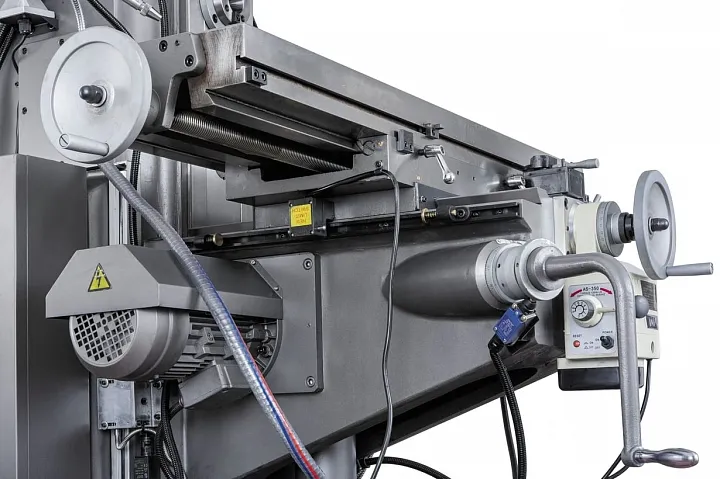

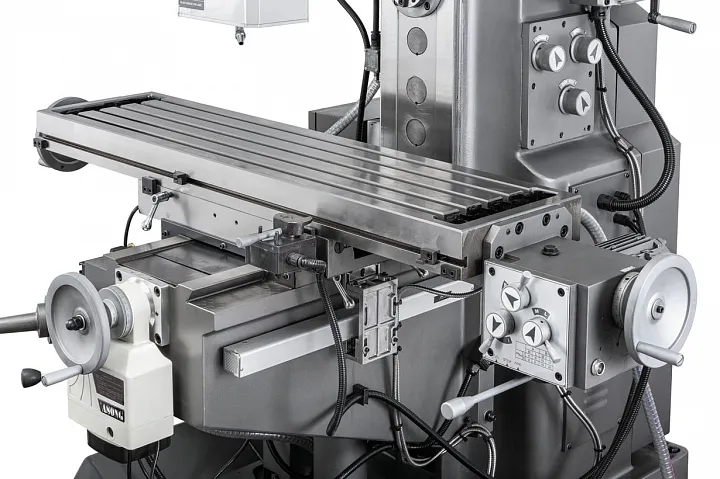

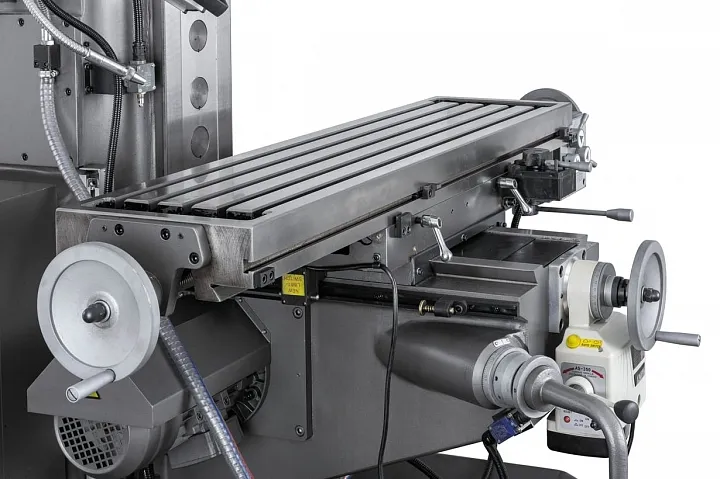

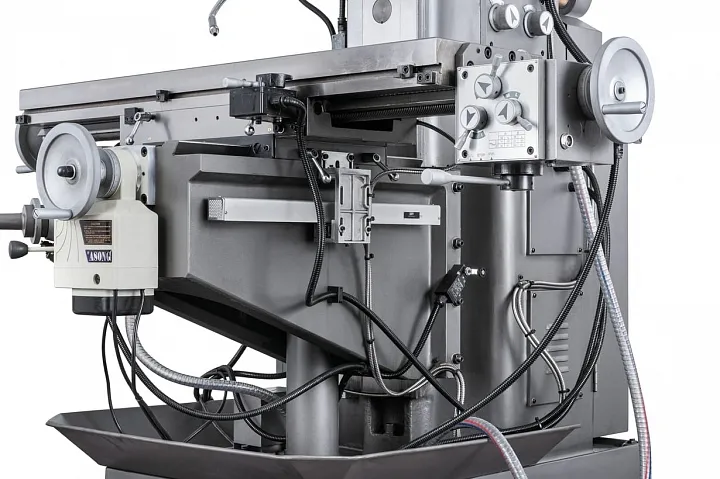

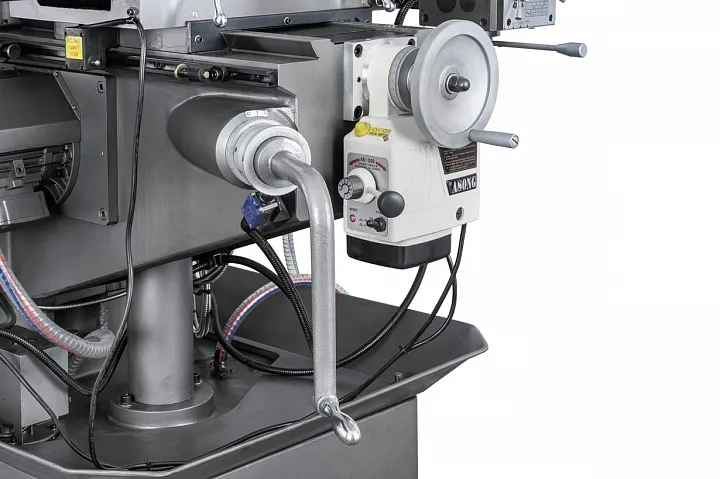

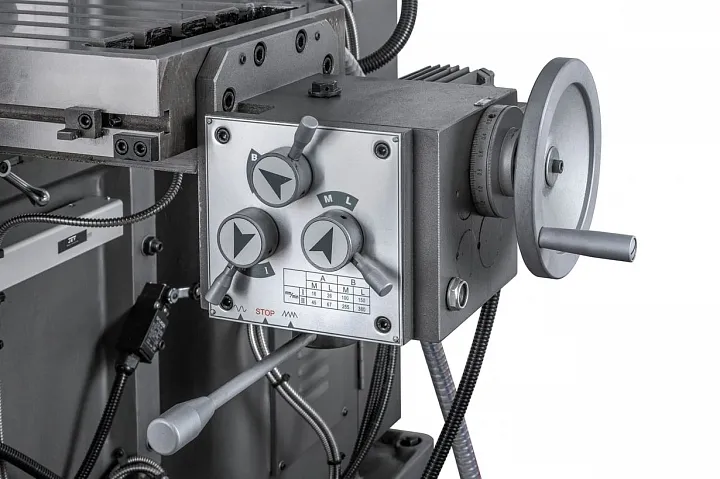

Рабочий стол станка имеет размер 1120х280 мм, ход стола по осям Х и Y – 600х270мм. Для осуществления автоматической продольной подачи стола по оси X, станок оснащен 8-ми скоростной коробкой скоростей со значениями 16, 26, 45, 67, 100, 150, 255, 380 мм/мин, а для перемещения в поперечном направлении – установлена автоподача с бесступенчатым изменением скорости в диапазоне от 0 до 530 мм/мин.

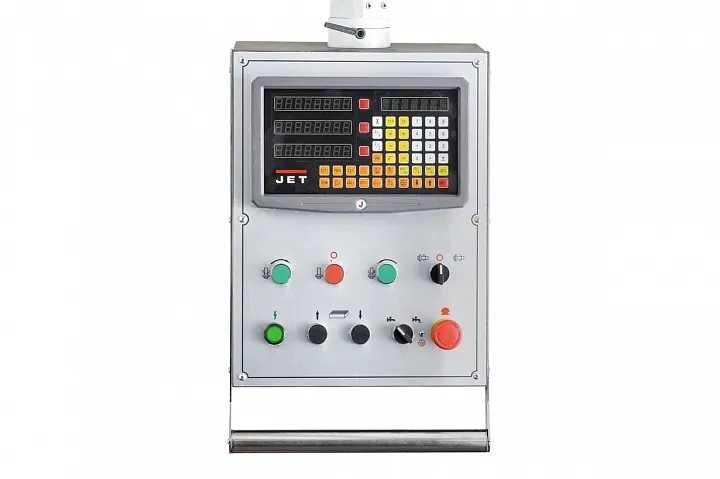

Для повышения точности и скорости обработки широкоуниверсальным станок JET JMD-1144GHV SPF DRO оснащен Устройством цифровой индикации (УЦИ), по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак, а также системой подачи СОЖ, имеет лампу освещения рабочей зоны и ряд других полезных опций.
Характеристики
Стол
Параметры обработки
Вертикальный шпиндель
Горизонтальный шпиндель
Габариты и Масса
Параметры обработки
Вертикальный шпиндель
Горизонтальный шпиндель
Габариты и Масса
Комплектация
